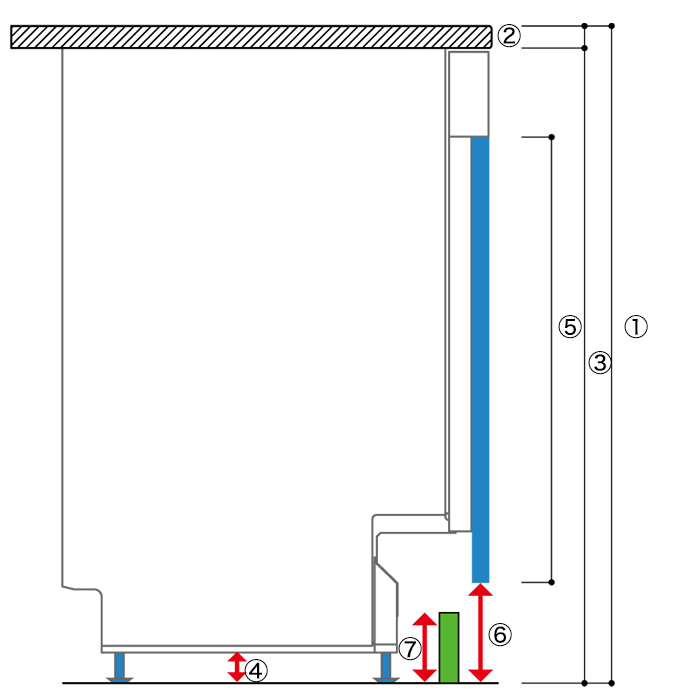

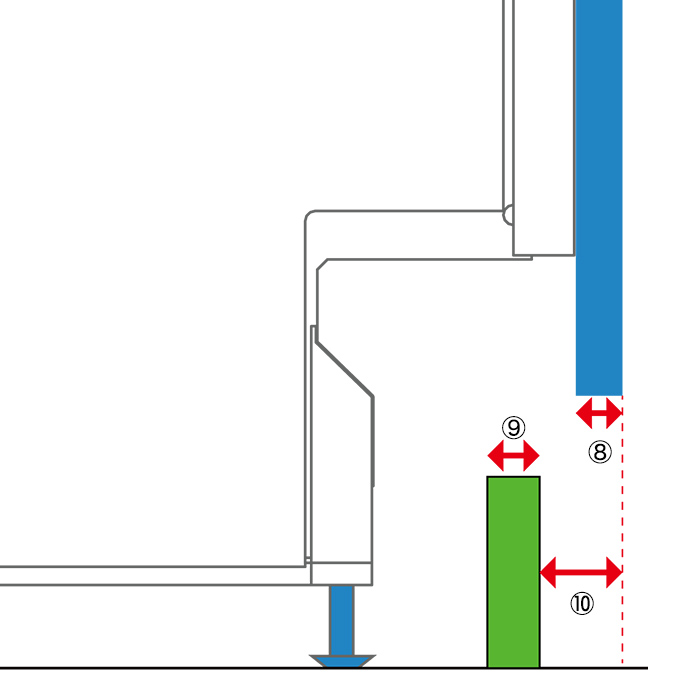

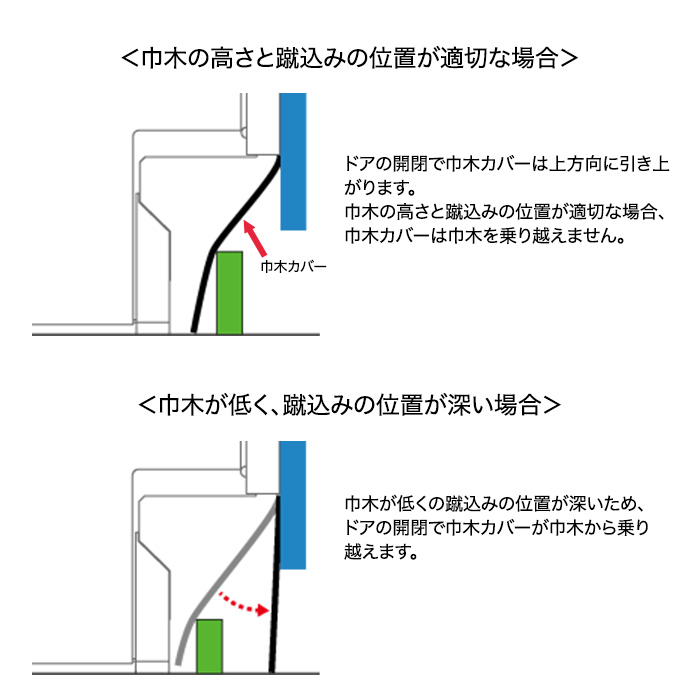

TOP SUPPORT Dishwasher 面材と巾木設計のため測定ツール ボッシュについて 輸入販売元について ショールームについて ボッシュ食器洗い機設置シミュレーション 使いかた 設置環境を想定したシミュレーションツールとしてご利用ください。 ※幅60cmモデル・幅45cmモデル共通でご使用いただけます。 STEP1 キッチンとの収まり【参考】製品高さは813mm〜873mmまで調整可能です。本体とドア上縁のチリは4mmです。 面材タイプをお選びください ドア面材取付 フルドア面材取付 青い枠に数値を入力してください。白い枠の数字は自動で算出します。 ①キッチン高さ mm ②天板の厚み mm ③開口寸法の高さ mm ④アジャスターの高さ mm ⑤ドア面材の高さ（ドア面材タイプ）（546〜606mm） mm ⑤ドア面材の高さ（フルドア面材タイプ）（660〜720mm） mm ⑥蹴込みの高さ mm ⑦巾木の高さ mm STEP2 面材・巾木情報の入力 面材・巾木情報を入力してください。 ⑧面材の厚さ（15〜23mm） mm ⑨巾木の厚さ（3〜30mm） mm ⑩面材からの蹴込み深さ（0〜90mm） mm 測定結果 【説明】 青の四角形：ドア面材 緑の四角形：巾木 赤の横線：床の位置 ドア回転軸からの距離 mm 床との最小距離 mm 【測定結果について】 測定結果は入力した数値を元に反映したものです。測定結果は床の不陸を考慮しておりません。 巾木の高さは測定結果で表示された軌跡よりも下になるように設置してください。ドアの軌跡線と巾木上端部との離隔距離は15mm以上確保ください。 巾木と本体は接続金具を使います。詳しくは取付設置マニュアル ２巾木取付方法をご覧ください。 フルドア面材タイプを設計する場合の注意点 巾木の位置や高さによってはタイムライトの光を妨げますので、承認図を必ず併用してご検討ください。 巾木の高さと蹴込み深さの関係によっては、ドアの開閉で巾木カバーが飛び出る場合があります。現場でご確認ください。 製品情報 ニュース
